Entwickelt und geprüft gemäß: EN 14492-2

3D-Vorschau Zum Drehen ziehen · zum Zoomen scrollen

Zurück zum Katalog

GIS GPR korrosionsbeständiger Elektrokettenzug 125–1.250 kg

Name: GIS GPR korrosionsbeständiger Elektrokettenzug 125–1.250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-Stamm: GIS-GPR | Markt: AT | Spracheinstellung: de

Preis Konfigurieren Sie unten Ihr Hebezeug — Preis, Gewicht und Versandkosten werden bei Ihrer Auswahl in Echtzeit aktualisiert.

Broschüre Flyer Fragebogen Bedienungsanleitung CE-Erklärung Kettenspeicher GPR500 Zeichnung GPR1000 Zeichnung GPR500 Ersatzteile GPR1000 Ersatzteile

Kategorien: Elektrokettenzüge

Tags: Elektro-Hebezeuge, Werkstattkrane

Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.

Menge	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Konfigurieren Sie Ihr Hebezeug

Wählen Sie Tragfähigkeit, Spannweite und Optionen aus. Preis, Gewicht und Versandkosten werden in Echtzeit aktualisiert.

Schritt 0 — erforderlich

Wie werden Sie dieses Hebezeug einsetzen?

Wählen Sie die am besten passende Option. Jede Einsatzklasse hat ihren eigenen Tragfähigkeitsbereich: Je intensiver die Nutzung, desto geringer die Nennlast. Die Auswahl einer Klasse, die unter Ihrer tatsächlichen Nutzung liegt, führt zum Erlöschen der Herstellergarantie und birgt das Risiko eines Motorausfalls. Wählen Sie im Zweifelsfall die höchste zu erwartende Klasse — und damit das Hebezeug, das Sie tatsächlich benötigen.

1 Tragfähigkeit — kg

2 Hubhöhe — m

3 Stromversorgung

3-phasig 400 V ist der Werkstattstandard. Verwenden Sie 1-phasig 230 V für Standorte ohne 3-Phasen-Stromversorgung — der Katalogaufschlag ist bereits im angezeigten Preis enthalten (GPR 500: alle Profile; GPR 1000: nur langsame Geschwindigkeit NL). NF- und SF-Profile benötigen eine 3-Phasen-Stromversorgung.

4 Hubgeschwindigkeit

Einstufig (N) bezeichnet das Standard-Hebezeug mit 8 m/min. Langsam (NL) halbiert die Geschwindigkeit für eine präzisere Positionierung. NF bietet eine zweistufige Steuerung (8/2 m/min). SF verdoppelt die Geschwindigkeit, halbiert jedoch die Tragfähigkeit (GPR 500, nur 1 Strang). Ausführungen mit 2 Strängen verdoppeln die Tragfähigkeit und halbieren die Geschwindigkeit.

5 Aufhängungsfahrwerk (korrosionsbeständig)

Optionales GIS-Hängefahrwerk in korrosionsbeständiger Ausführung zum Verfahren des Hebezeugs entlang eines I-Trägers. GHFR ist manuell (handgeschoben), GMFR ist motorisiert (12 m/min Fahrgeschwindigkeit). Beide decken den gesamten GPR-Tragfähigkeitsbereich bis 1.250 kg ab.

6 Flanschbreite (Trägerbreite)

Stimmen Sie das Fahrwerk auf den Flansch Ihres Laufbahnträgers ab. Bei der Breitträger-Option wird der längere Tragbolzen aus Edelstahl verwendet.

7 Aufhängung

Die Aufhängung mit Ringschraube ist Standard. Mit der optionalen Hakenaufhängung (korrosionsbeständig) können Sie das Hebezeug an einer vorhandenen Trägerklemme oder einem vorhandenen Anschlagpunkt aufhängen.

8 Kettenspeicher / Kettenbehälter

Der Kettenbehälter nimmt die lose Kette beim Aufwärtshub auf. Kunststoff ist am günstigsten; Textil- und Blechbehälter (MF) decken größere Kettenlängen ab.

9 Getriebeendschalter

Der standardmäßige Getriebeendschalter stoppt den Haken in der oberen und unteren Position. Für Textilbehälter sind externe Endanschläge erhältlich.

10 Spannung / Zertifizierung

Standard-EU-Spannungen sind enthalten. Die Sonderspannung umfasst nicht standardmäßige Motorwicklungen; CSA/CUS ist die nordamerikanische 60-Hz-Ausführung.

11 Steuerschalter / Hängetaster

Hängetaster mit 2 Tasten steuern nur das Heben und Senken; ein motorisiertes Fahrwerk benötigt den Hängetaster mit 4 Tasten (Heben/Senken + Fahren). Steckbare Ausführungen ermöglichen ein schnelles Trennen oder die spätere Nachrüstung einer Funkfernsteuerung.

12 Länge des Steuerkabels

Das standardmäßig auf die Hubhöhe abgestimmte Kabel entspricht der GIS-Kataloglänge (2 Tasten: Hubhöhe − 1,2 m; 4 Tasten: Hubhöhe − 1 m). Geben Sie eine individuelle Länge ein, wenn sich die Steuerstation an einer anderen Stelle befindet.

13 Sicherheitshaken

Ersetzt den standardmäßigen Edelstahl-Lasthaken durch einen Sicherheitshaken (Verriegelung plus höherer Sicherheitsfaktor).

14 Zweite Bremse

Fügt eine redundante Bremse für zusätzliche Sicherheit bei Hebeanwendungen mit erhöhtem Risiko hinzu.

15 Thermischer Schutz

Schützt den Motor des Hebezeugs bei intensiven Lastzyklen vor Überhitzung.

16 Kettenschmierung

Das Getriebe verwendet bereits standardmäßig NSF H1 lebensmittelverträgliches Fett. Für Anwendungen mit möglichem unbeabsichtigtem Lebensmittelkontakt kann auch die Lastkette mit lebensmittelverträglichem Öl geschmiert werden.

17 Frequenzumrichter (FU)

Die FU-Ausführung bietet Sanftanlauf und stufenlose Drehzahlregelung (15–87 Hz) und erweitert die Betriebsklasse auf A6/A7 — empfohlen für häufiges, schonendes Handling empfindlicher Lasten.

18 Betriebsdatenzähler

Erfasst Betriebsstunden, Zyklen und Überlastungen für die Wartungsplanung (über die Serviceschnittstelle auslesbar).

19 Abschaltung bei Schlaffkette

Stoppt das Hebezeug, wenn die Kette erschlafft (Versagen der Lastabstützung). Für einige Anwendungen mit Lastaufnahmemitteln erforderlich.

20 Sicherheits-Funkfernsteuerung

Ersetzt oder ergänzt den Hängetaster durch eine Sicherheits-Funkfernsteuerung. Die 4-Tasten-Ausführungen steuern auch das motorisierte Fahrwerk.

Konfiguration —

Nettopreis —

Menge

Mengenpreise — sparen Sie bis zu 12 %

Menge	Rabatt

Kombinationsaktion: zusätzlich 3 % Rabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien umfasst (z. B. ein Hebezeug + einen Schwenkkran).

Preisaufschlüsselung

Nettosumme (zzgl. MwSt.)	—

Geschätztes Gewicht —
Lieferzeit —
Ausführung des Montagesatzes —
Gesamthöhe —

Versandkostenschätzung

Lieferland

—

Geben Sie oben Ihr Lieferland ein, um eine unverbindliche Schätzung der Frachtkosten anzuzeigen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

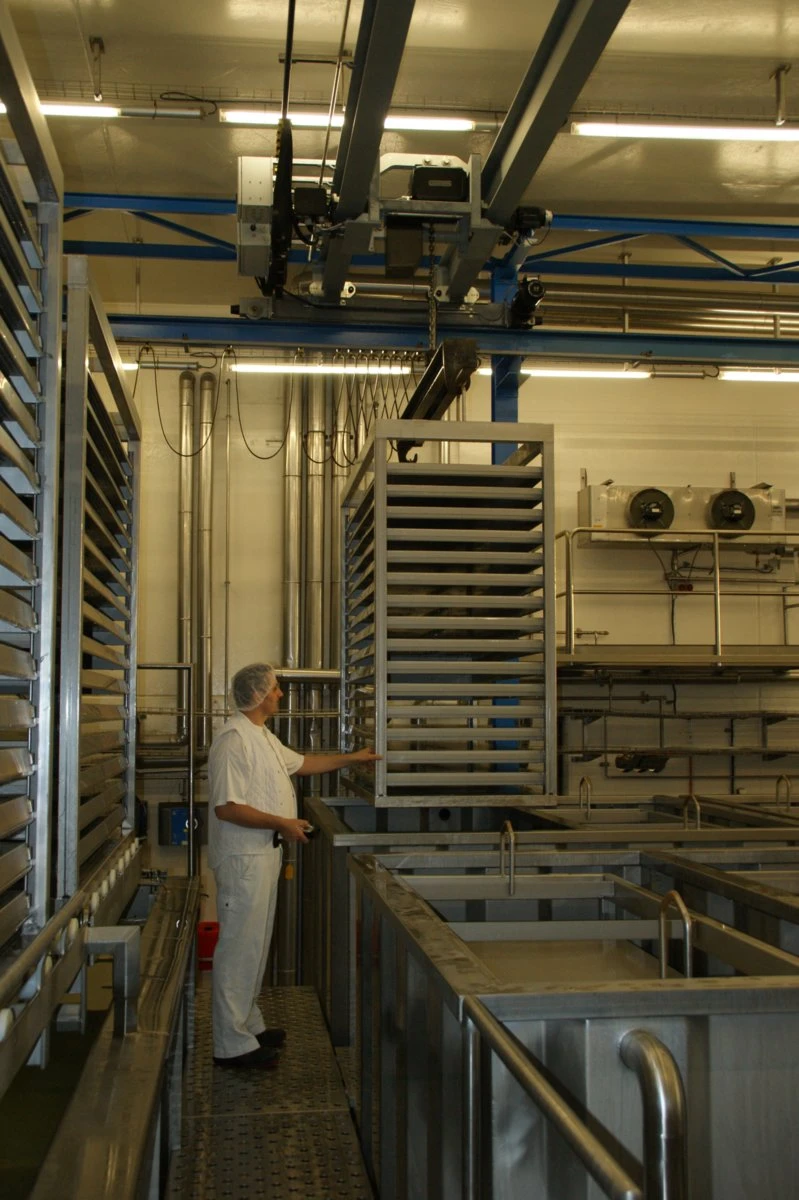

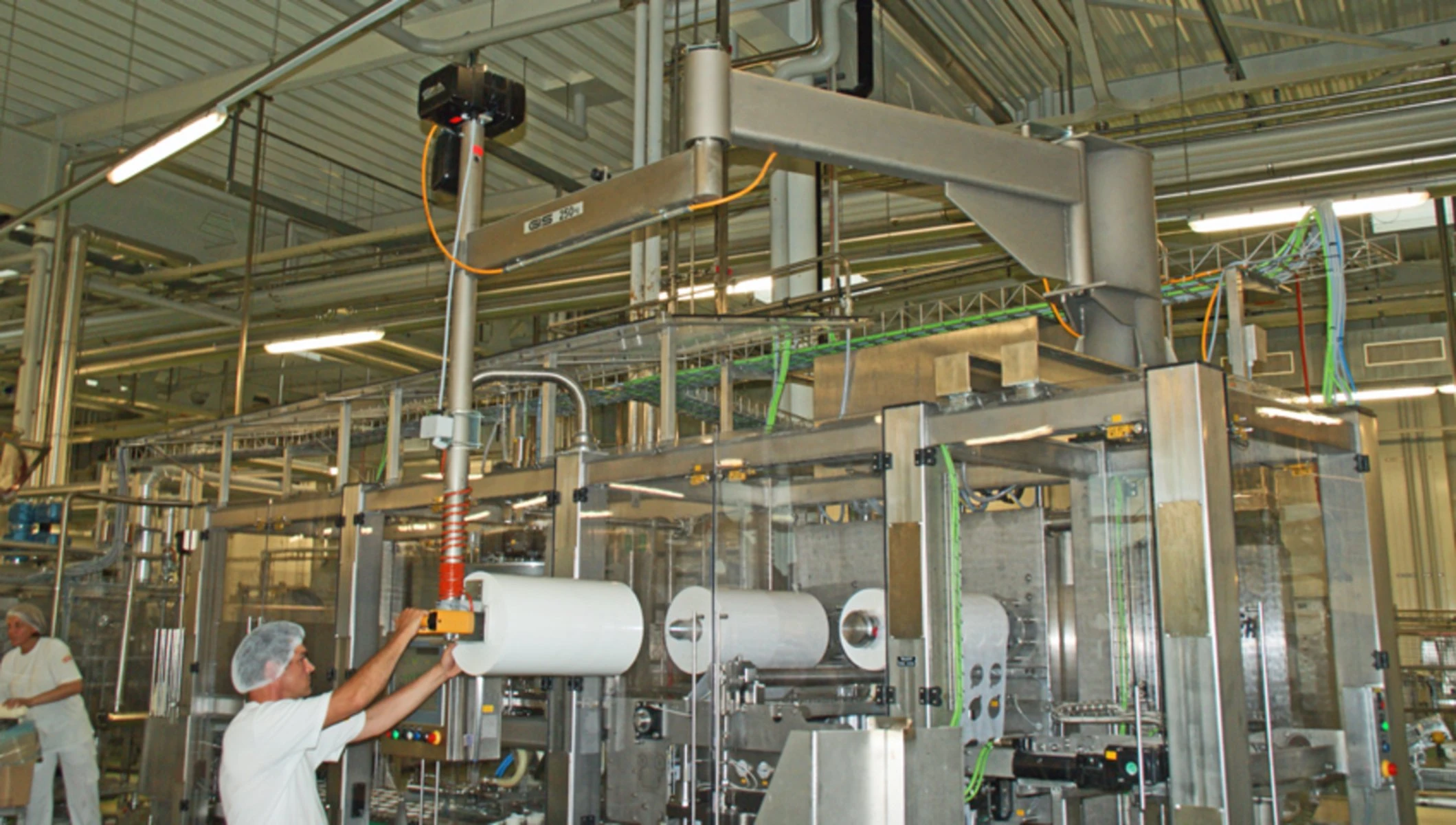

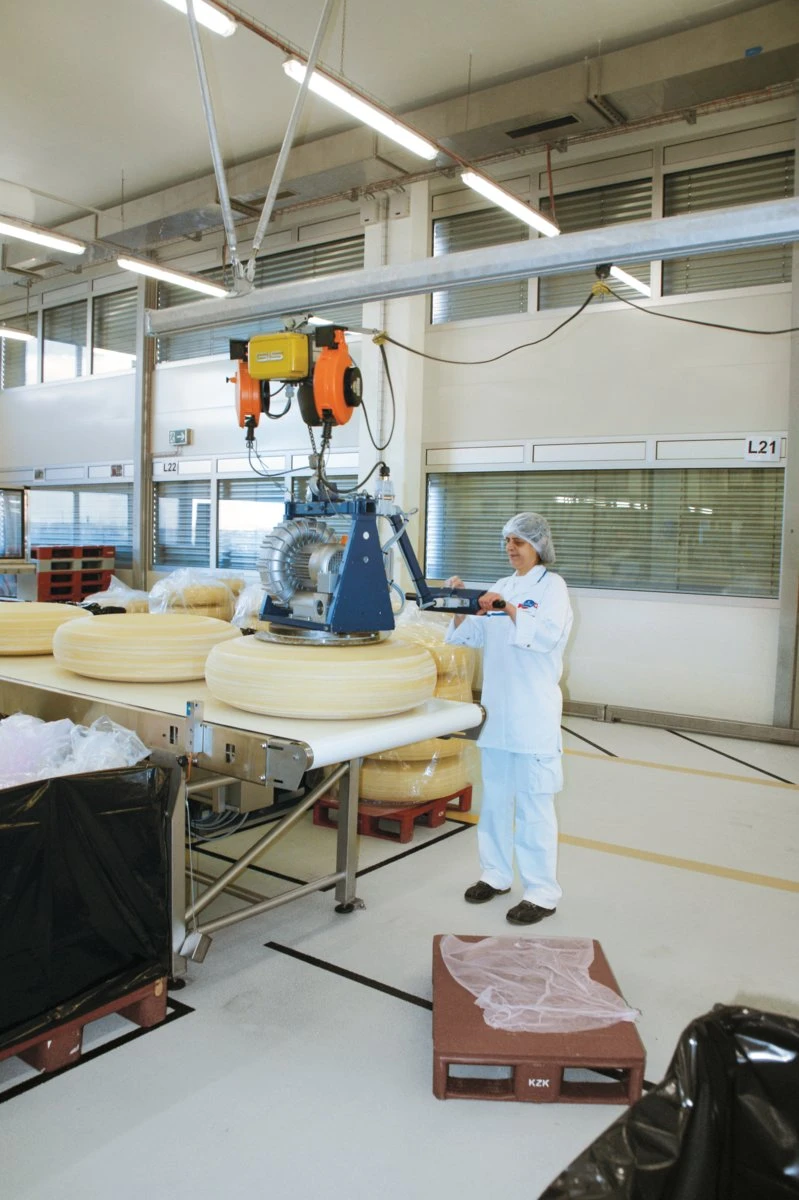

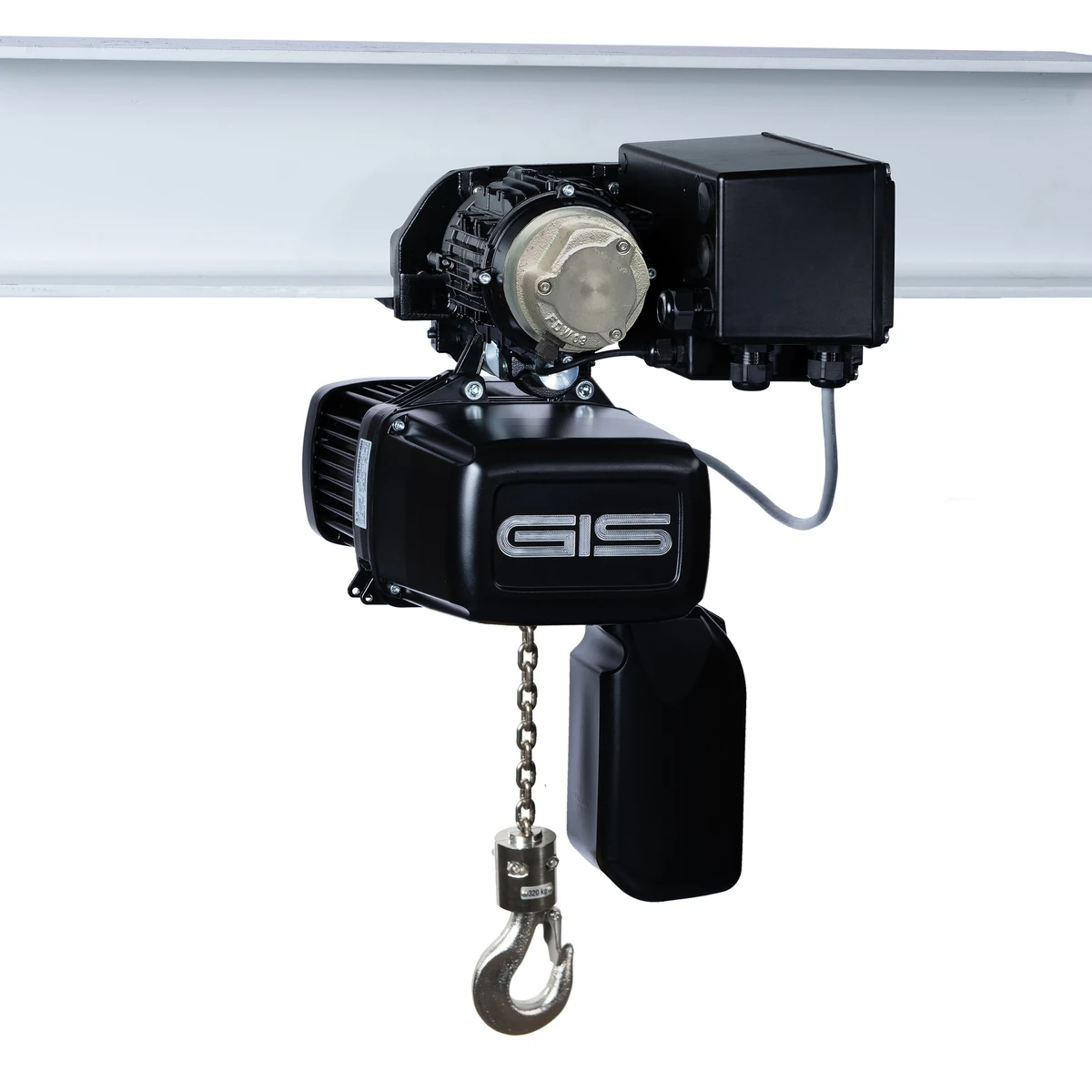

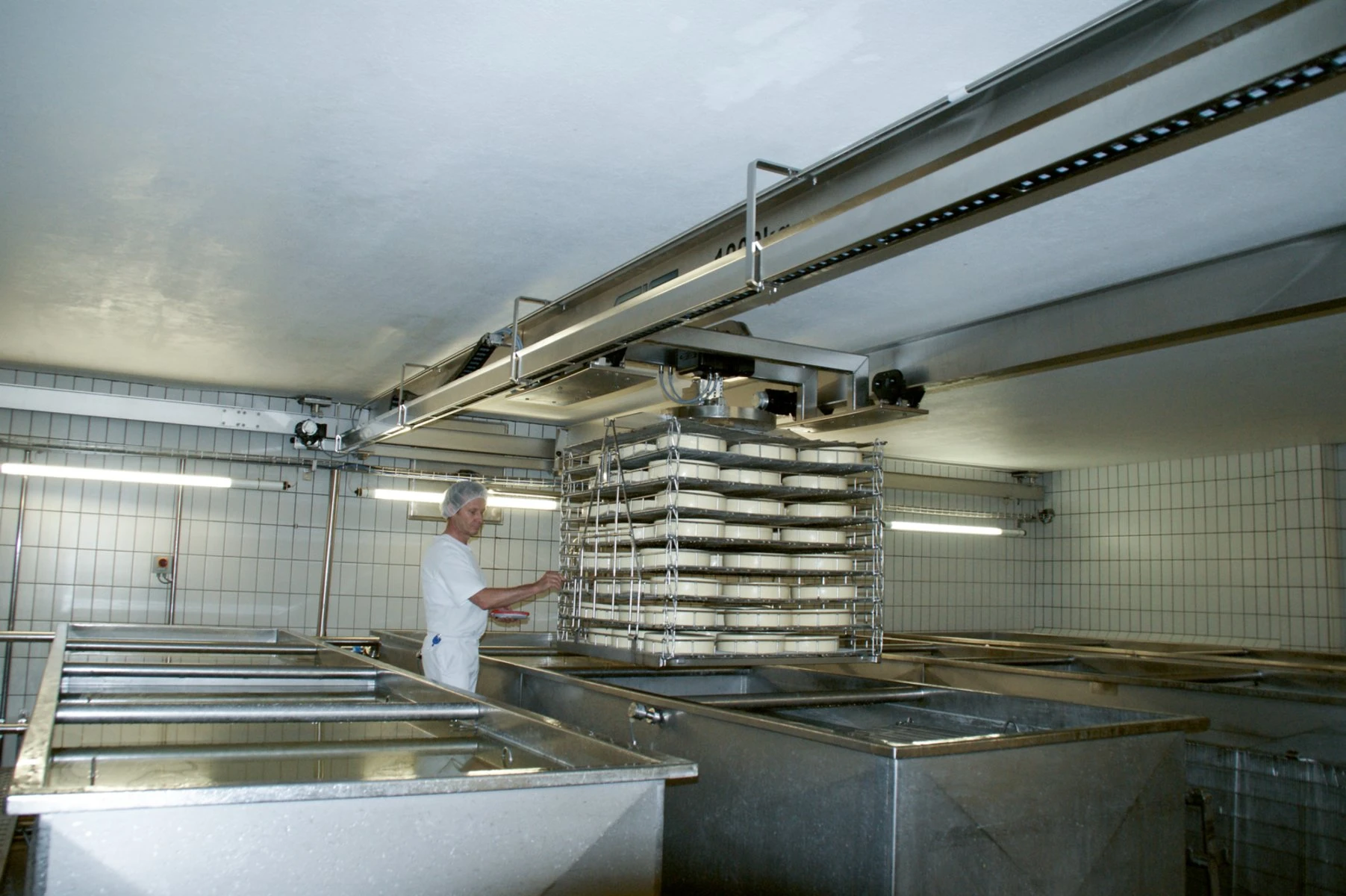

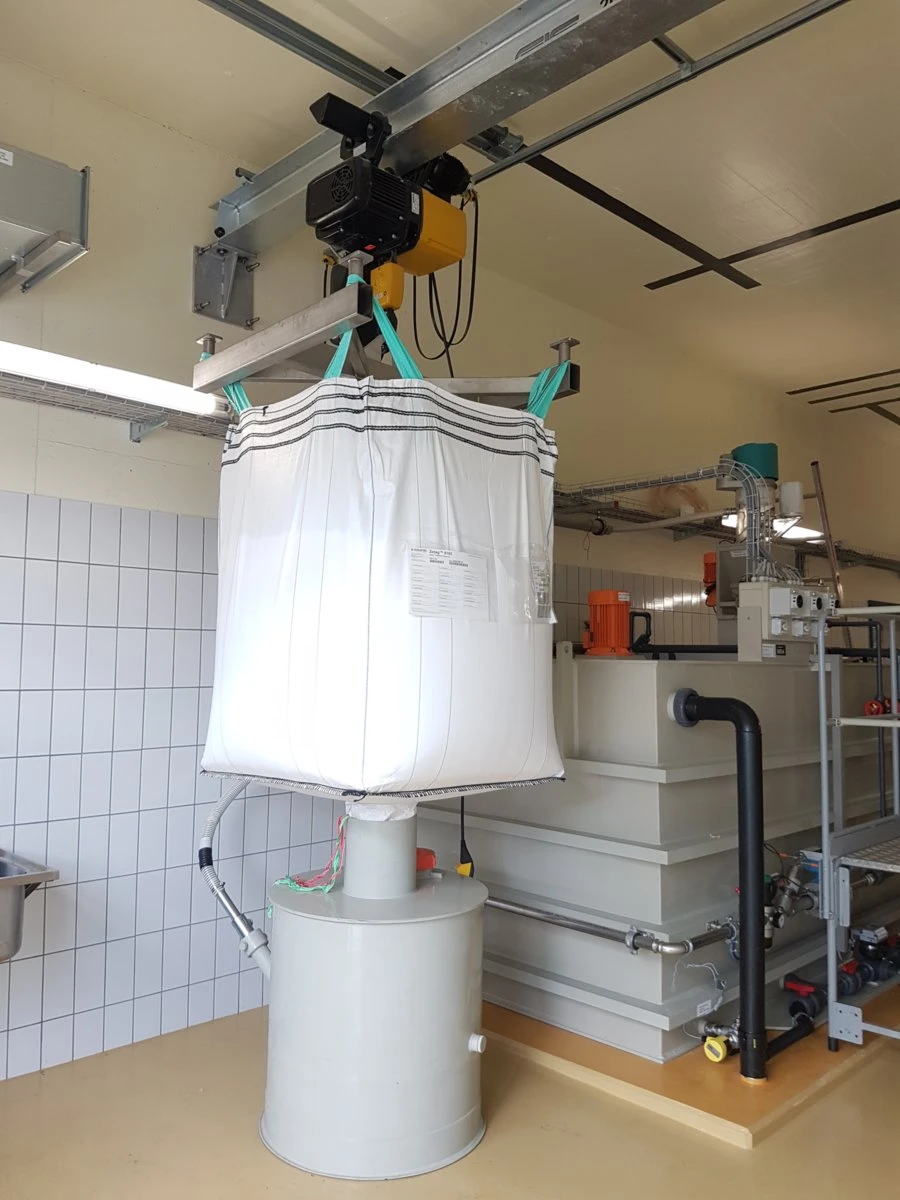

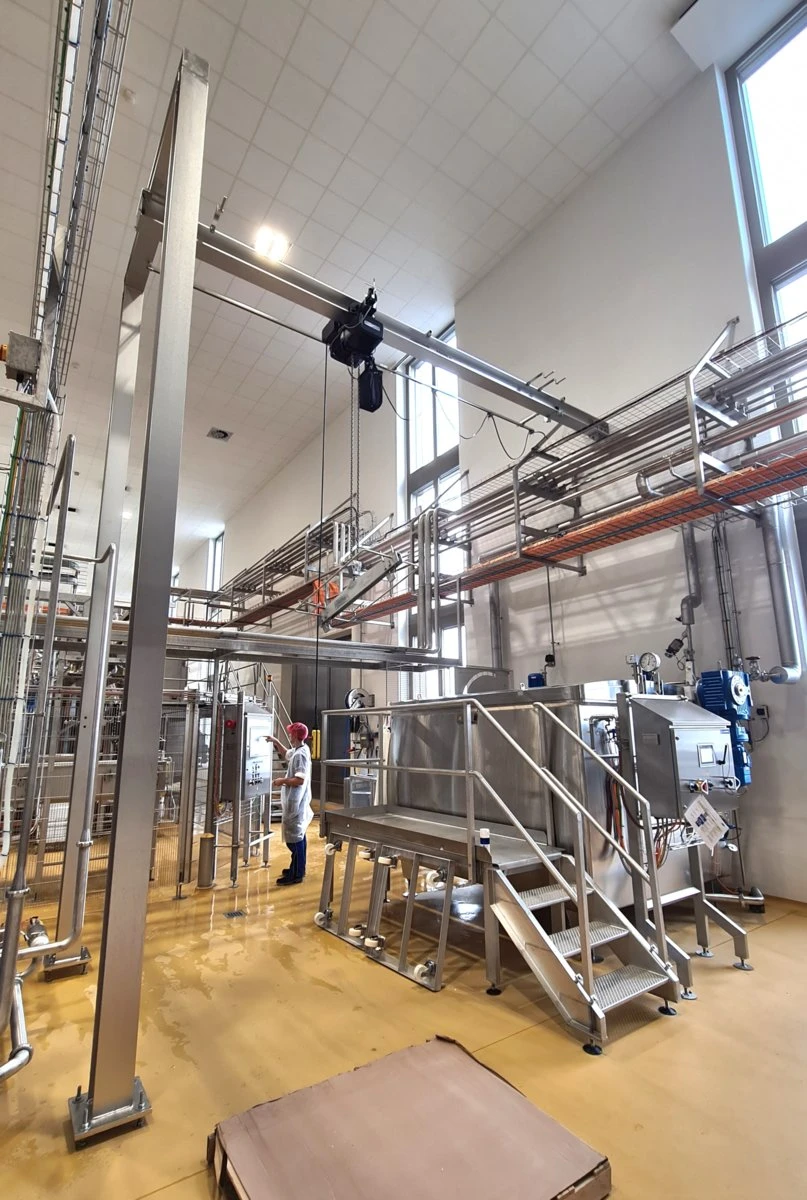

Der GIS GPR ist die korrosionsbeständige Ausführung des bewährten GIS GP Elektrokettenzugs. Er wurde speziell für Anwendungen entwickelt, bei denen höchste Sauberkeit oder aggressive Umgebungsbedingungen den Einsatz eines Standardhebezeugs ausschließen: Lebensmittel-, Getränke- und Pharmaproduktion, Reinigungsbereiche, Chemieanlagen, Abwasserbehandlung sowie Außen- und Salzwasserbereiche. Die Schmierstoffe entsprechen NSF H1 für den gelegentlichen Kontakt mit Lebensmitteln.

Wesentliche Merkmale

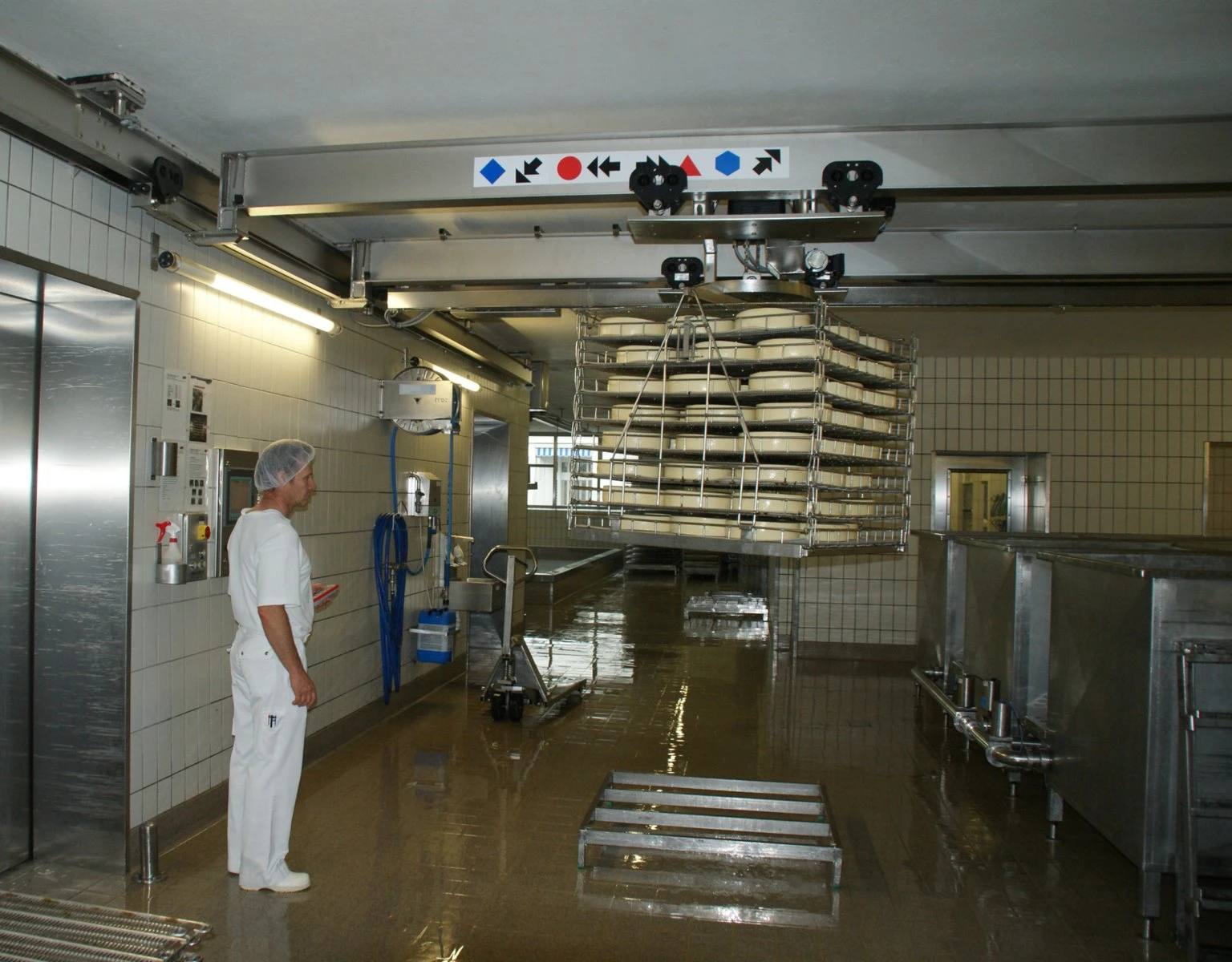

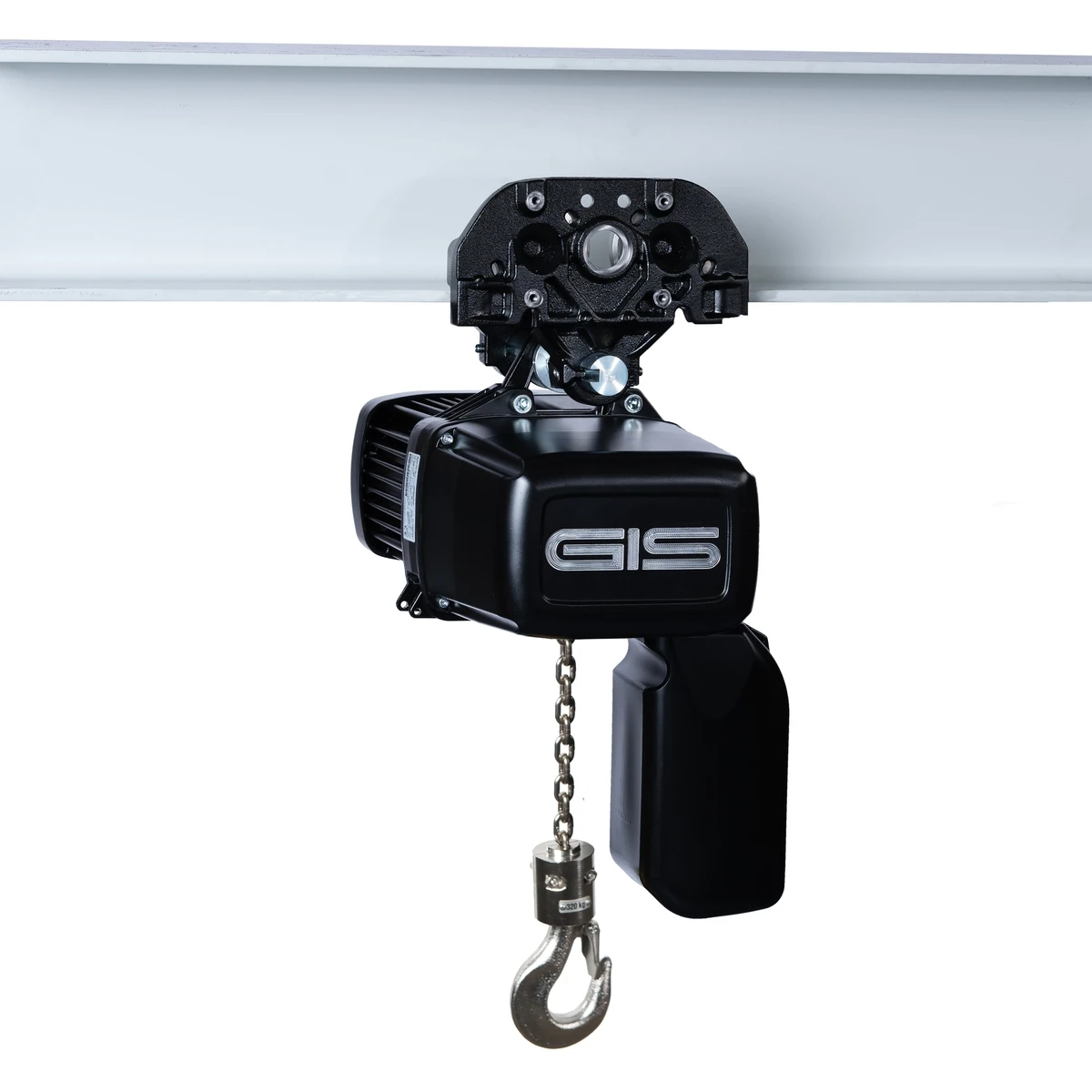

Alle Teile im Laststrang in korrosionsbeständiger Ausführung: Rundstahl-Lastkette aus Edelstahl, Klemmstück, Unterflasche, Kettenführung, Lasthaken, Haken- bzw. Ösenaufhängung und Schrauben

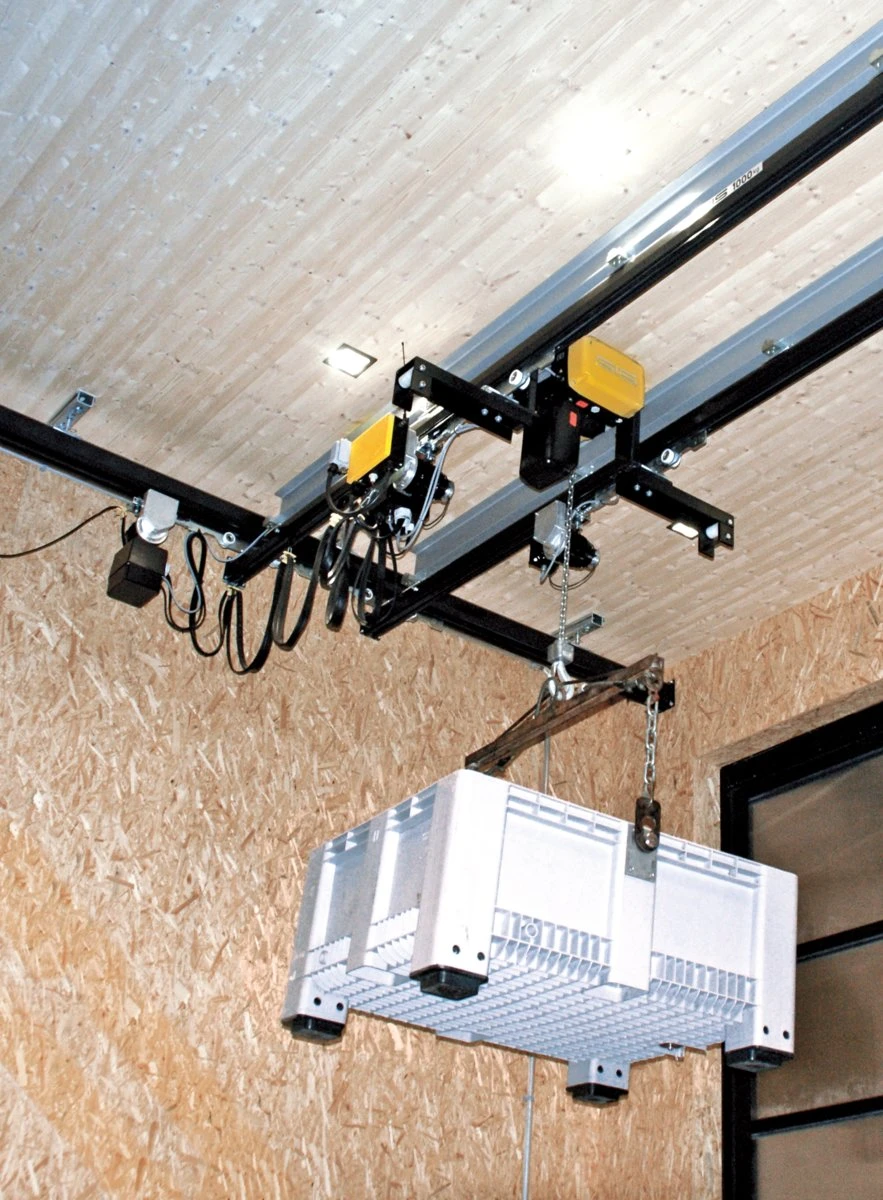

Aluminiumgehäuse und Endanschlag mit kathodischer Tauchlackierung (KTL) – beständig gegen Wasser, Öle, schwache Laugen und Säuren; kein Abplatzen der Beschichtung
Lebensmittelverträgliches Getriebefett nach NSF H1 serienmäßig; lebensmittelverträgliches Kettenschmieröl optional erhältlich

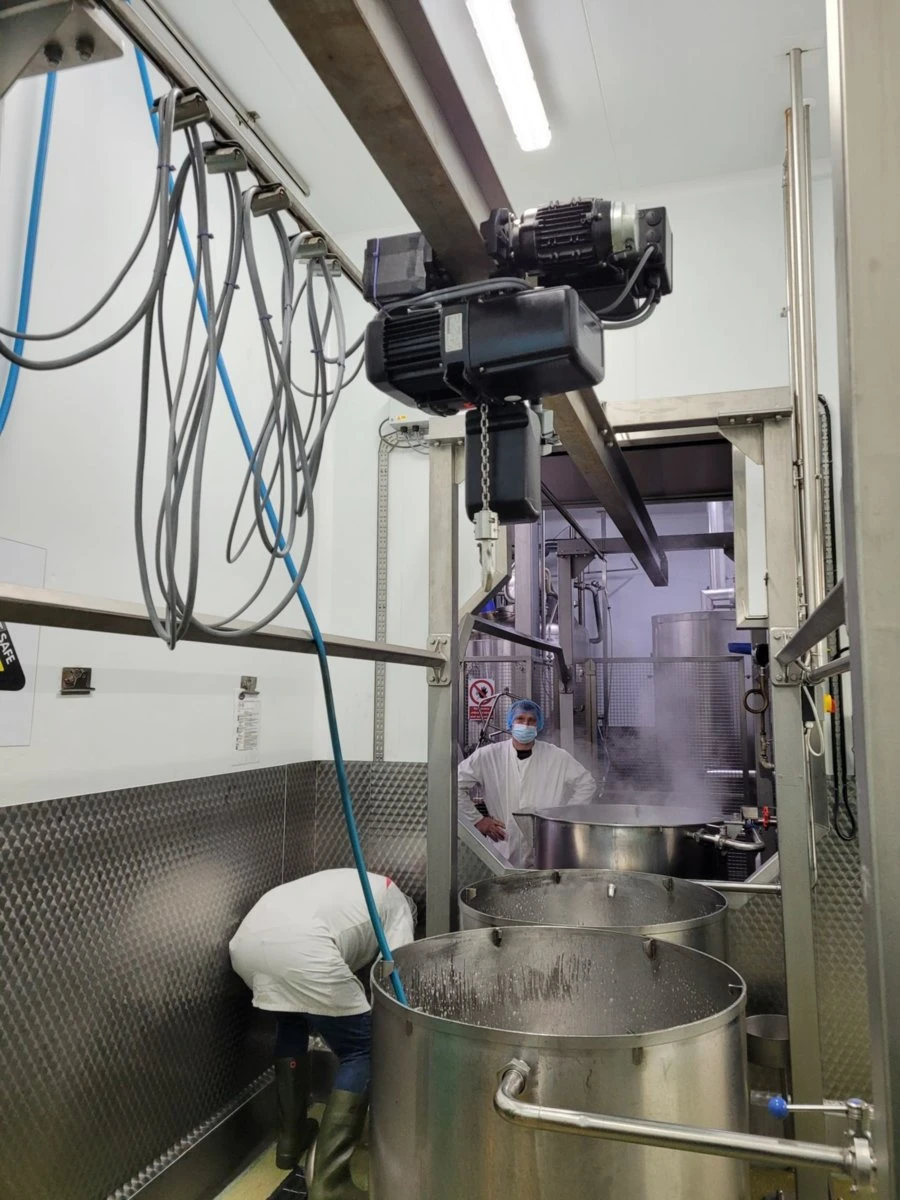

Schutzart IP65, Isolierstoffklasse F
Tragfähigkeit 125–1.250 kg: GPR 500 bis 630 kg, GPR 1000 bis 1.250 kg (2-strängig, Triebwerksgruppe A4/M4). Die Nennwerte sind gegenüber den standardmäßigen GP Kettenzügen reduziert, da die Edelstahlkette geringere Festigkeitswerte aufweist.
Triebwerksgruppen A4/M4 und A5/M5 nach ISO 4301-1 / FEM; Ausführung mit Frequenzumrichter (FU) für Sanftanlauf optional erhältlich
Einphasige 230-V-Ausführungen erhältlich: GPR 500 mit allen Geschwindigkeitsprofilen, GPR 1000 als langsam laufende /NL-Ausführung
Manuelles Fahrwerk (GHFR) oder motorisiertes Fahrwerk (GMFR) in korrosionsbeständiger Ausführung erhältlich
Entspricht der Maschinenrichtlinie 2006/42/EG

Technischer Überblick

Modell / SKU: GIS-GPR (GPR 500 / GPR 1000)
Produktfamilie: Elektrokettenzüge
Tragfähigkeit: 125 / 160 / 250 / 320 / 500 / 630 / 1.000 / 1.250 kg
Hubhöhe: 3–60 m (Edelstahlkette wird je Meter berechnet)
Triebwerksgruppe: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Stromversorgung: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Schutzart: IP65
Lasthaken: DIN 15401, Edelstahl
Typische Einsatzbereiche: Lebensmittel- und Getränkeindustrie, Pharmaindustrie, Chemieanlagen, Abwasserbehandlung sowie Außen- und Salzwasserbereiche

Konfigurieren Sie Tragfähigkeit, Hubhöhe, Triebwerksgruppe, Geschwindigkeitsprofil, Stromversorgung, Fahrwerk und Optionen online. Anschließend können Sie den Elektrokettenzug in den Warenkorb oder die Angebotsliste legen. Jede Konfiguration wird anhand der aktuellen GIS-Werkspreisliste kalkuliert.

Spezifikationen

Modell	Tragfähigkeit (Triebwerksgruppe)	Hubgeschwindigkeit bei 50 Hz	Eigengewicht (3 m Hubhöhe)
GPR 500 – 1-strängig	320 kg bei M4 / 250 kg bei M5	8 m/min (N)	26 kg
GPR 500 – 2-strängig	630 kg bei M4 / 500 kg bei M5	4 m/min (N)	28 kg
GPR 1000 – 1-strängig	630 kg bei M4 / 500 kg bei M5	8 m/min (N)	56 kg
GPR 1000 – 2-strängig	1.250 kg bei M4 / 1.000 kg bei M5	4 m/min (N)	59 kg

Kette: Rundstahlkette aus Edelstahl nach FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL-Profile halbieren die Geschwindigkeit. NF ergänzt einen zweistufigen Motor mit 8/2 m/min bzw. 4/1 m/min. SF bezeichnet das schnelle Profil mit 16/4 m/min für den GPR 500 bei reduzierter Tragfähigkeit. Einphasige 230-V-Ausführungen: GPR 500 (N/NL), GPR 1000 (nur NL). Die Tragfähigkeitswerte entsprechen den Datenblättern 9511.9205.5 / 9515.9205.5.

Attribute

Tragfähigkeit	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Hubhöhe	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Triebwerksgruppe (ISO/FEM)	A4/M4, A5/M5
Schutzart	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
