Entwickelt und geprüft gemäß: EN 14492-2

Zurück zum Katalog

GIS GP ATEX ex-geschützter Elektrokettenzug 100–6300 kg

Name: GIS GP ATEX ex-geschützter Elektrokettenzug 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-Stamm: GIS-GP-ATEX | Markt: AT | Spracheinstellung: de

Preis Konfigurieren Sie unten Ihr Hebezeug — Preis, Gewicht und Versandkosten werden bei Ihrer Auswahl in Echtzeit aktualisiert.

Broschüre Flyer Fragebogen Bedienungsanleitung CE-Erklärung Kettenspeicher GP ATEX Zeichnung GP ATEX Ersatzteile

Kategorien: Elektrokettenzüge

Tags: Elektro-Hebezeuge, Werkstattkrane

Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.

Menge	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Konfigurieren Sie Ihr Hebezeug

Wählen Sie Tragfähigkeit, Spannweite und Optionen aus. Preis, Gewicht und Versandkosten werden in Echtzeit aktualisiert.

Schritt 0 — erforderlich

Wie werden Sie dieses Hebezeug einsetzen?

Wählen Sie die am besten passende Option. Jede Einsatzklasse hat ihren eigenen Tragfähigkeitsbereich: Je intensiver die Nutzung, desto geringer die Nennlast. Die Auswahl einer Klasse, die unter Ihrer tatsächlichen Nutzung liegt, führt zum Erlöschen der Herstellergarantie und birgt das Risiko eines Motorausfalls. Wählen Sie im Zweifelsfall die höchste zu erwartende Klasse — und damit das Hebezeug, das Sie tatsächlich benötigen.

1 Tragfähigkeit — kg

2 Hubhöhe — m

3 ATEX-Schutzniveau

Wählen Sie die Ausführung entsprechend der Zoneneinteilung an Ihrem Standort (Richtlinie 2014/34/EU, Gerätegruppe II, Kategorie 3). Die staubgeschützte Ausführung GP D deckt Zone 22 (brennbare Stäube) ab. Die gasgeschützte Ausführung GP G deckt explosionsfähige Gasatmosphären der Zone 2 ab und umfasst den Staubschutz für Zone 22 — sie erfordert eine bauseitige Druckluftversorgung mit 4–10 bar. Beide Ausführungen umfassen IP65, Klixon-Temperaturüberwachung, einen Getriebeendschalter und Ex-Kabelverschraubungen.

4 Stromversorgung

ATEX-Hebezeuge sind ausschließlich für 3-Phasen-Netze ausgelegt – 3 × 400 V ist der Werkstattstandard. 1-Phasen-Ausführungen sind in explosionsgeschützter Ausführung nicht erhältlich.

5 Hubgeschwindigkeit

Einstufig (N) bezeichnet das Standard-Hebezeug mit 8 m/min. Langsam (NL) halbiert die Geschwindigkeit für eine präzisere Positionierung. NF bietet eine zweistufige Steuerung. SF verdoppelt die Geschwindigkeit, reduziert jedoch die Tragfähigkeit um die Hälfte.

6 Aufhängungsfahrwerk (GHF / GMF)

Optionales GIS-Hängefahrwerk zum Verfahren des Hebezeugs entlang eines I-Trägers. GHF ist manuell (handgeschoben, ohne Elektrik — standardmäßig in beiden ATEX-Ausführungen zulässig). GMF ist motorisiert und wird in derselben ATEX-Ausführung (D oder G) wie das Hebezeug geliefert; bei der gasgeschützten Ausführung befindet sich die Überdrucküberwachung am Fahrwerk und wird gemeinsam mit dem Hebezeug genutzt.

7 Flanschbreite (Trägerbreite)

Breite des Flansches des I-Trägers / der Einschienenbahn, auf dem das Fahrwerk läuft. Standardbereiche werden ab Werk ohne Aufpreis geliefert; bei breiteren Trägern kann eine Gebühr für eine Stützbolzen- oder Gegengewichtsbefestigung anfallen. Messen Sie den Flansch (obere horizontale Kante) Ihres Trägers in Millimetern.

8 Aufhängung

Die Aufhängung mit Ringschraube ist die standardmäßige feste Befestigung. Mit der Hakenaufhängung können Sie das Hebezeug ohne Neuverkabelung zwischen Fahrwerken wechseln.

9 Kettenspeicher / Kettenbehälter

Der Kettenbehälter nimmt die lose Kette beim Aufwärtshub auf. Kunststoff ist am günstigsten, Textilbehälter nehmen mehr Kette auf, und MF-Ausführungen (Blechrahmen) reduzieren die Bauhöhe bei Installationen mit geringer Bauhöhe.

10 Getriebeendschalter

Bei 3-Phasen-Modellen ist ein Standard-Getriebeendschalter enthalten. Zwei Not-Aus-Schalter ergänzen eine zweite redundante Abschaltung. Externe Endanschläge sind für hohe Installationen erforderlich und funktionieren nur mit einem Textil-Kettenspeicher.

11 Spannung / Zertifizierung

Standard-EU-Spannungen sind enthalten. Die Sonderspannung umfasst nicht standardmäßige Motorwicklungen. Die Ausführung CSA/CUS ergänzt nordamerikanische Zertifizierungen (nur 60 Hz).

12 Steuerschalter / Hängetaster

Für die gasgeschützte Ausführung (G) ist die ATEX-zertifizierte Hängetastersteuerung erforderlich. Für die staubgeschützte Ausführung (D) ist die standardmäßige GIS IP65-Hängetastersteuerung in den meisten Bereichen der Zone 22 ausreichend – die ATEX-Hängetastersteuerung ist weiterhin als Aufrüstung erhältlich.

13 Länge des Steuerkabels

Das standardmäßig auf die Hubhöhe abgestimmte Kabel entspricht der GIS-Kataloglänge (2 Tasten: Hubhöhe − 1,2 m; 4 Tasten: Hubhöhe − 1 m). Verschieben Sie den Regler oder geben Sie einen beliebigen Wert zwischen 2 und 60 m ein, wenn Sie eine andere Länge benötigen (z. B. bei Installationen über mehrere Ebenen). Die Preise der Katalogstufen gelten, wenn Ihre Länge dem Standard für eine Hubhöhe von 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m entspricht; andernfalls berechnen wir das Grundset + Preis pro Meter.

14 Sicherheitshaken

Ersetzt den Standard-Lasthaken durch einen Sicherheitshaken (Verriegelung plus höherer Sicherheitsfaktor). Auf manchen Baustellen sowie an Einsatzorten der Veranstaltungsbranche vorgeschrieben.

15 Zweite Bremse

Fügt eine redundante Bremse für zusätzliche Sicherheit bei Hebeanwendungen hinzu (Veranstaltungsbranche, Personenbeförderung).

16 Betriebsdatenzähler

Erfasst Betriebsstunden / Zyklen für die vorausschauende Wartung. Erfordert eine Steuerspannung von 42 V (standardmäßige 3-Phasen-Modelle).

17 Sicherheits-Funkfernsteuerung

Die Sicherheits-Funkfernsteuerung ist nur für die staubgeschützte Ausführung (D) erhältlich – die gasgeschützte Ausführung wird über die ATEX-Kabelhängetastersteuerung bedient.

Konfiguration —

Nettopreis —

Menge

Mengenpreise — sparen Sie bis zu 12 %

Menge	Rabatt

Kombinationsaktion: zusätzlich 3 % Rabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien umfasst (z. B. ein Hebezeug + einen Schwenkkran).

Preisaufschlüsselung

Nettosumme (zzgl. MwSt.)	—

Geschätztes Gewicht —
Lieferzeit —
Ausführung des Montagesatzes —
Gesamthöhe —

Versandkostenschätzung

Lieferland

—

Geben Sie oben Ihr Lieferland ein, um eine unverbindliche Schätzung der Frachtkosten anzuzeigen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

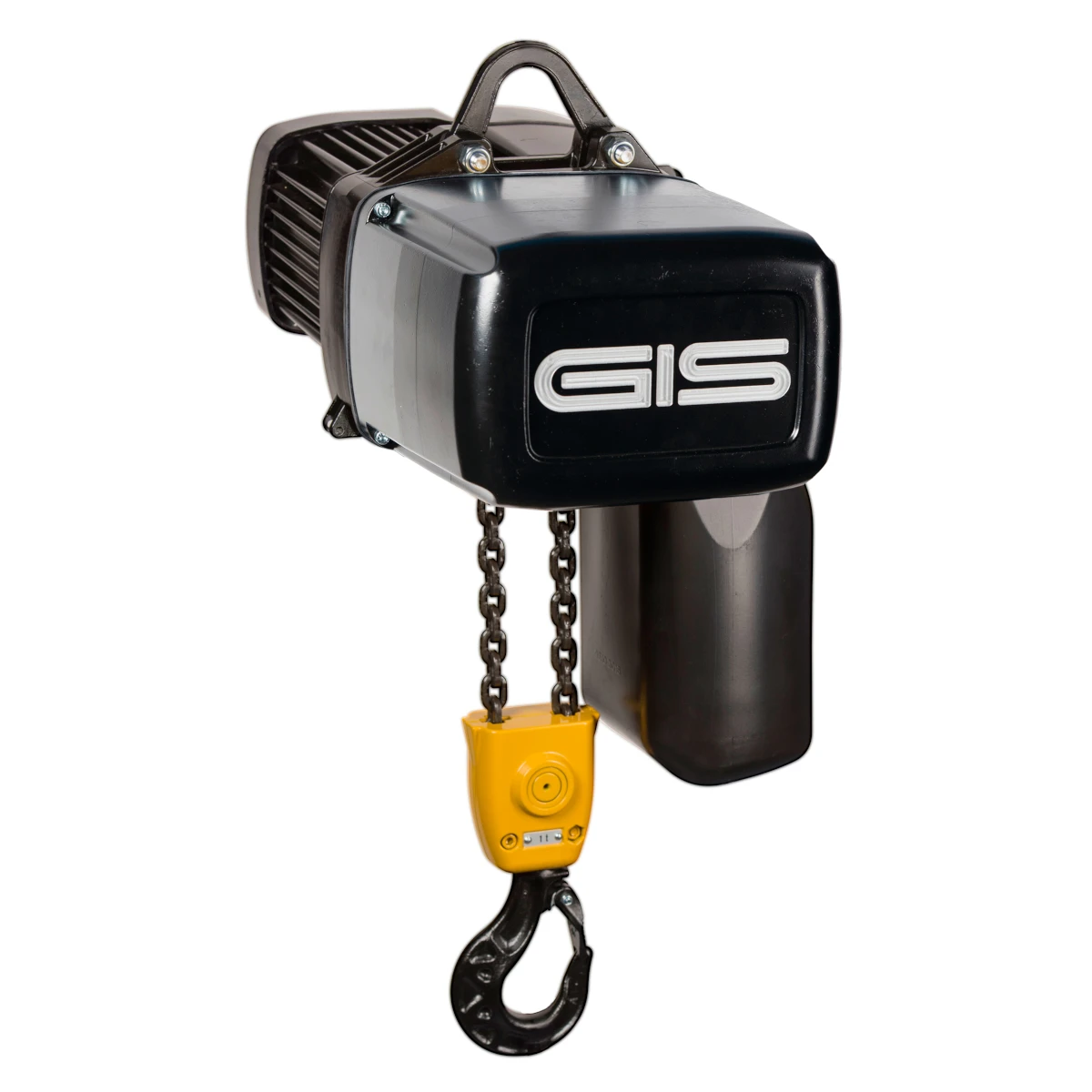

Der GIS GP ATEX ist die ex-geschützte Ausführung des bewährten GIS GP Elektrokettenzugs für explosionsgefährdete Bereiche gemäß Richtlinie 2014/34/EU. Wählen Sie das staubgeschützte Modell GP D für Zone 22 (brennbare Stäube) oder das gasgeschützte Modell GP G für Zone 2 (explosionsfähige Gasatmosphären, einschließlich Staubschutz für Zone 22). Jeder Elektrokettenzug wird mit EG-Konformitätserklärung, ATEX-Anhang zur Betriebsanleitung und Prüfbuch geliefert.

Wesentliche Merkmale

Zertifiziert gemäß ATEX-Richtlinie 2014/34/EU mit EG-Konformitätserklärung – Gerätegruppe II, Kategorie 3
Staubgeschützter GP D für Zone 22: II 3D Ex tc IIIA T130 °C Dc – Gehäuse in Schutzart IP65, Klixon-Temperaturüberwachung, Getriebeendschalter, Ex-Kabelverschraubungen und schwarze Abdeckungen
Gasgeschützter GP G für Zone 2 und 22: zusätzlich II 3G Ex pzc IIA T3 Gc – ein Überdruck von 0,4 bar im Gehäuse verhindert das Eindringen von Gasen, Dämpfen oder Nebeln; bei Druckluftverlust schaltet die Drucküberwachung die Steuerspannung sofort ab
Die gasgeschützte Ausführung erfordert eine bauseitige Druckluftversorgung mit 4–10 bar und einen steckbaren 6-mm-Schlauchanschluss
Vollständiger GIS-GP-Tragfähigkeitsbereich von 100–6300 kg mit Baugrößen GP 250 bis GP 2500, Hubhöhen von 3–60 m und Triebwerksgruppen M3–M7

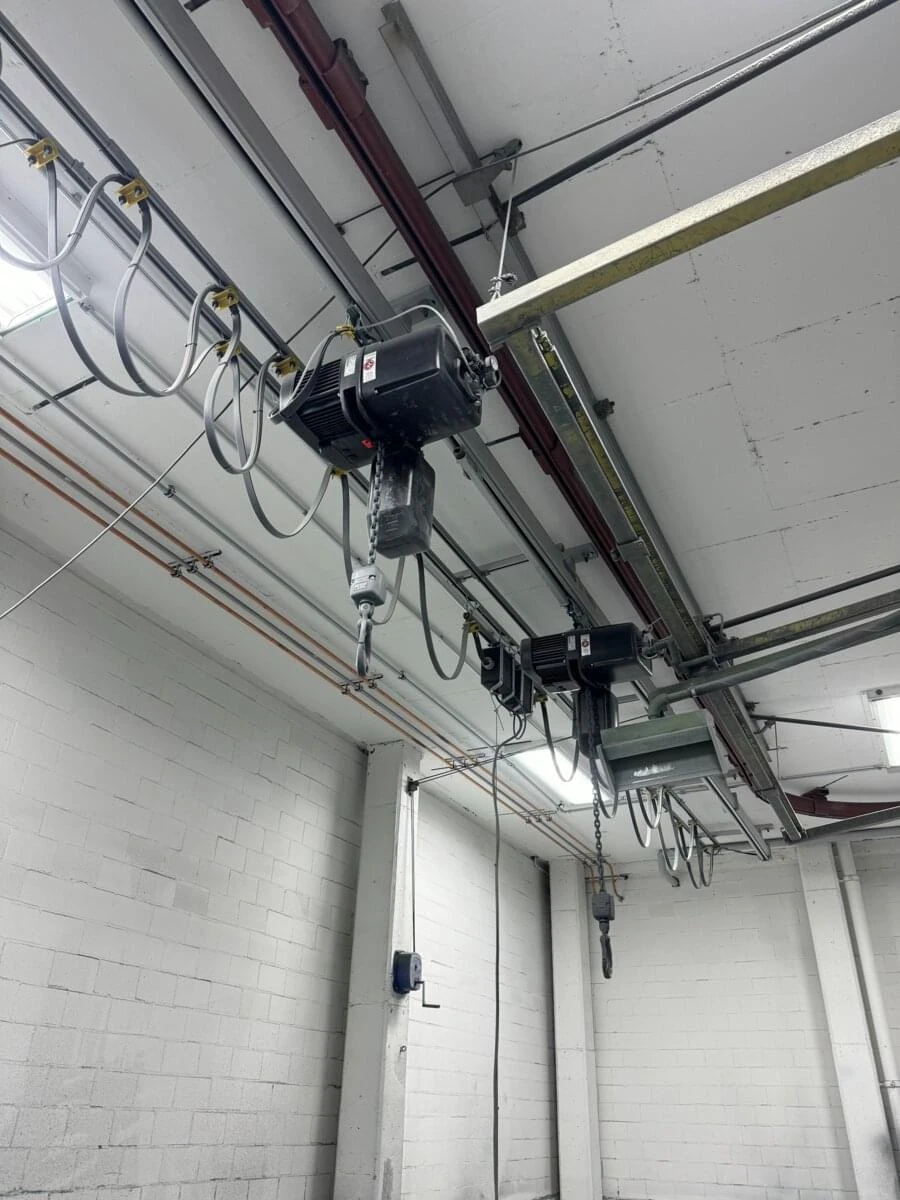

Manuelles Fahrwerk (GHF) oder motorisiertes Fahrwerk (GMF) – das motorisierte Fahrwerk wird in derselben ATEX-Ausführung wie der Elektrokettenzug geliefert; bei der gasgeschützten Ausführung erfolgt eine gemeinsame Überdrucküberwachung
ATEX-zertifizierter Hängetaster mit 2 oder 4 Tasten und Not-Halt; für viele Staubanwendungen der Zone 22 ist der standardmäßige GIS-Hängetaster in Schutzart IP65 ausreichend
Sicherheits-Funkfernsteuerung für die staubgeschützte Ausführung erhältlich
Optionen: zweite Bremse, externe Endschalter, Hakenaufhängung, Betriebsdatenzähler, Sonderspannungen sowie CSA-/CUS-Ausführung
Erfüllt die Maschinenrichtlinie 2006/42/EG

Technische Übersicht

Modell / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Produktfamilie: Elektrokettenzüge
Tragfähigkeit: 100–6300 kg
Hubhöhe: 3–60 m
ATEX-Kennzeichnung (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-Kennzeichnung (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Triebwerksgruppe: M3–M7 (ISO 4301-1 / FEM)
Stromversorgung: 3 × 400 V / 3 × 230 V, 50 Hz (nur Drehstrom)
Schutzart: IP65
Typische Anwendungen: Chemie- und Petrochemieanlagen, Lackierereien, Mehlmühlen und Getreidesilos, Bereiche mit Holzstaub, Kläranlagen und Gashandhabung

Konfigurieren Sie Tragfähigkeit, Hubhöhe, Triebwerksgruppe, Geschwindigkeitsprofil, ATEX-Schutzstufe, Fahrwerk und Optionen online. Anschließend können Sie den Elektrokettenzug in den Warenkorb oder die Angebotsliste legen. Jede Konfiguration wird anhand der aktuellen GIS-Werkspreisliste kalkuliert.

Spezifikationen

Modell	Tragfähigkeit, 1 Strang (M5)	Tragfähigkeit, 2 Stränge (M5)	Hubgeschwindigkeit, 1 / 2 Stränge
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Die Triebwerksgruppen M3–M7 verändern den Nenntragfähigkeitsbereich entsprechend dem Standard-Elektrokettenzug GP. Beispielsweise trägt der GP 2500/2B bei M4 bis zu 6300 kg. Die B-Schwerlastprofile sind weiterhin für die Baugröße GP 2500 erhältlich. Staubgeschützte Ausführung (D): II 3D Ex tc IIIA T130 °C Dc. Die gasgeschützte Ausführung (G) verfügt zusätzlich über II 3G Ex pzc IIA T3 Gc und erfordert bauseitig 4–10 bar Druckluft. Klixon-Temperaturüberwachung, Getriebeendschalter, Ex-Kabelverschraubungen und Schutzart IP65 gehören bei beiden Ausführungen zur Standardausstattung.

Attribute

Tragfähigkeit	100–6300 kg
Hubhöhe	3–60 m
ATEX-Ausführung	Staubgeschützt GP D — Zone 22, Gasgeschützte Ausführung GP G — Zone 2 + 22
Triebwerksgruppe (ISO/FEM)	M3–M7 (A3–A7)
Schutzart	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
