GIS GPH Handy Elektrokettenzug mit direkt montiertem Bediengriff

Entwickelt und geprüft gemäß: EN 14492-2

3D-Vorschau Zum Drehen ziehen · zum Zoomen scrollen

Zurück zum Katalog

GIS GPH Handy Elektrokettenzug mit Bediengriff 100–500 kg

Name: GIS GPH Handy Elektrokettenzug mit Bediengriff 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

SKU-Stamm: GIS-GPH | Markt: AT | Spracheinstellung: de

Preis Konfigurieren Sie unten Ihr Hebezeug — Preis, Gewicht und Versandkosten werden bei Ihrer Auswahl in Echtzeit aktualisiert.

Broschüre Flyer Fragebogen Bedienungsanleitung CE-Erklärung Kettenspeicher GPMH250 Zeichnung GPH500 Zeichnung Ersatzteile

Kategorien: Elektrokettenzüge

Tags: Elektro-Hebezeuge, Werkstattkrane

Mengenpreise — sparen Sie bis zu 12% Der Rabatt wird automatisch auf Grundlage der Zwischensumme im Warenkorb berechnet.

Menge	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% Kombirabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien enthält (z. B. ein Hebezeug + ein Schwenkkran). In Kombination mit den Mengenpreisen kann die Gesamtersparnis bis zu 15% betragen.

Konfigurieren Sie Ihr Hebezeug

Wählen Sie Tragfähigkeit, Spannweite und Optionen aus. Preis, Gewicht und Versandkosten werden in Echtzeit aktualisiert.

Schritt 0 — erforderlich

Wie werden Sie dieses Hebezeug einsetzen?

Wählen Sie die am besten passende Option. Jede Einsatzklasse hat ihren eigenen Tragfähigkeitsbereich: Je intensiver die Nutzung, desto geringer die Nennlast. Die Auswahl einer Klasse, die unter Ihrer tatsächlichen Nutzung liegt, führt zum Erlöschen der Herstellergarantie und birgt das Risiko eines Motorausfalls. Wählen Sie im Zweifelsfall die höchste zu erwartende Klasse — und damit das Hebezeug, das Sie tatsächlich benötigen.

1 Tragfähigkeit — kg

2 Hubhöhe (Modell) — m

3 Stromversorgung

Handy Hebezeuge sind ausschließlich für 3-Phasen-Netze ausgelegt — 3 × 400 V ist der Werkstattstandard. 1-phasige Ausführungen sind nicht katalogisiert.

4 Hubgeschwindigkeit

Zweistufig NF (8/2 m/min) ist der Handy-Standard — die langsame Stufe ermöglicht eine präzise Positionierung. SF verdoppelt die Geschwindigkeit auf 16/4 m/min bei halber Nenntragfähigkeit. Der GPH 500 (4 m) ist auch als einstufige Ausführung N oder als langsame Ausführung NL erhältlich.

5 Lastaufnahme

Die Handy-Lastaufnahmemittel werden zur schnellen Befestigung von Lasten am Handgriff montiert. Der Gewindebolzenanschluss M12 nimmt kundenspezifische Lastaufnahmemittel auf.

6 Schlaffkettenschalter

Stoppt das Hebezeug, wenn die Kette erschlafft (Last abgesetzt oder Versagen der Abstützung). Für den GPH 500 katalogisiert.

7 Thermischer Schutz

Ein Klixon-Thermostat schützt den Motor des Hebezeugs bei intensivem handgeführtem Taktbetrieb vor Überhitzung. Im Katalog für den GPH 500 aufgeführt (GP 250/500-Baugröße).

8 Betriebsdatenzähler

Erfasst Betriebsstunden, Zyklen und Überlastungen für die Wartungsplanung. Für den GPH 500 katalogisiert (GP 250/500-Rahmen).

Konfiguration —

Nettopreis —

Menge

Mengenpreise — sparen Sie bis zu 12 %

Menge	Rabatt

Kombinationsaktion: zusätzlich 3 % Rabatt, wenn diese Bestellung Artikel aus mindestens zwei Produktkategorien umfasst (z. B. ein Hebezeug + einen Schwenkkran).

Preisaufschlüsselung

Nettosumme (zzgl. MwSt.)	—

Geschätztes Gewicht —
Lieferzeit —
Ausführung des Montagesatzes —
Gesamthöhe —

Versandkostenschätzung

Lieferland

—

Geben Sie oben Ihr Lieferland ein, um eine unverbindliche Schätzung der Frachtkosten anzuzeigen.

Benötigen Sie ein individuelles Angebot?

Senden Sie uns Ihre Anforderungen über das Angebotsformular — dieses Produkt wird vorab eingetragen und Sie können weitere Artikel zu einer einzigen Anfrage hinzufügen.

Angebot anfordern

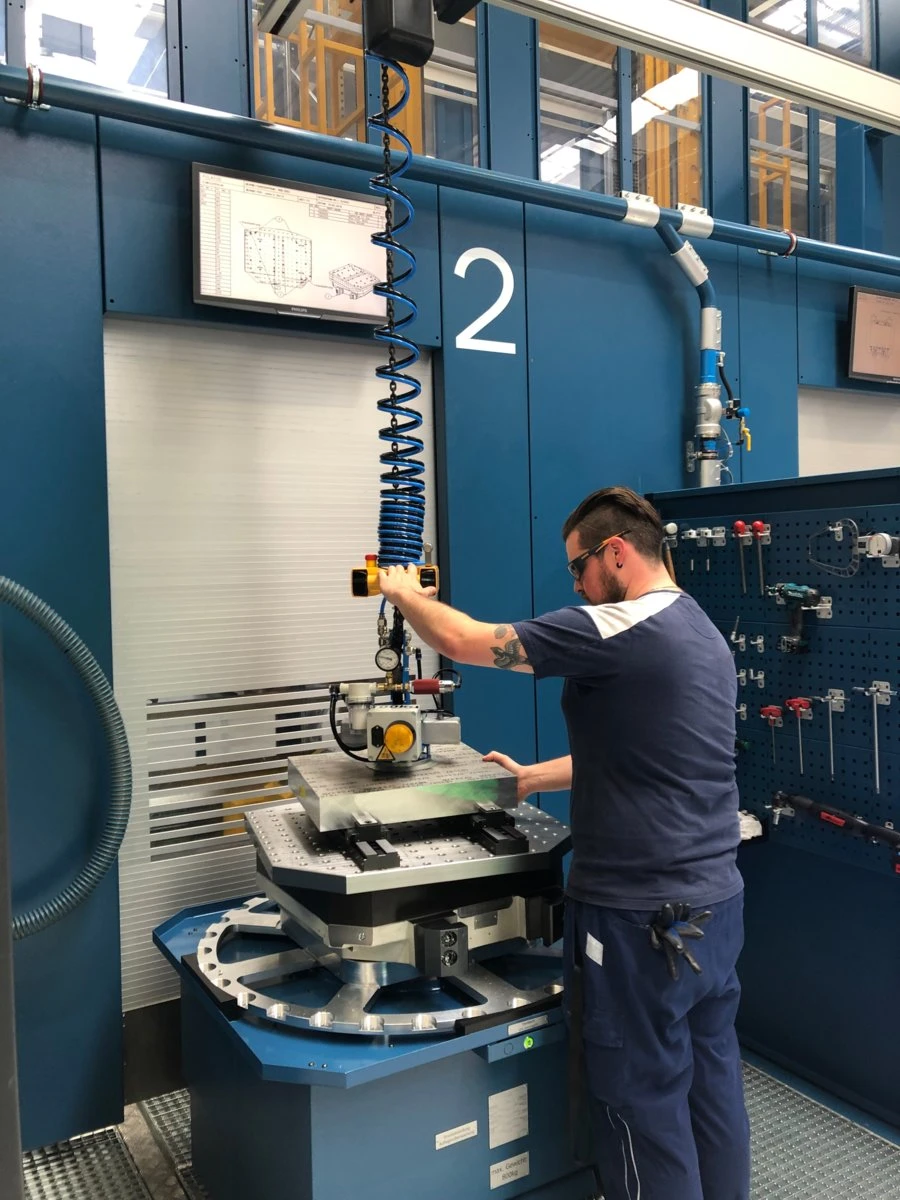

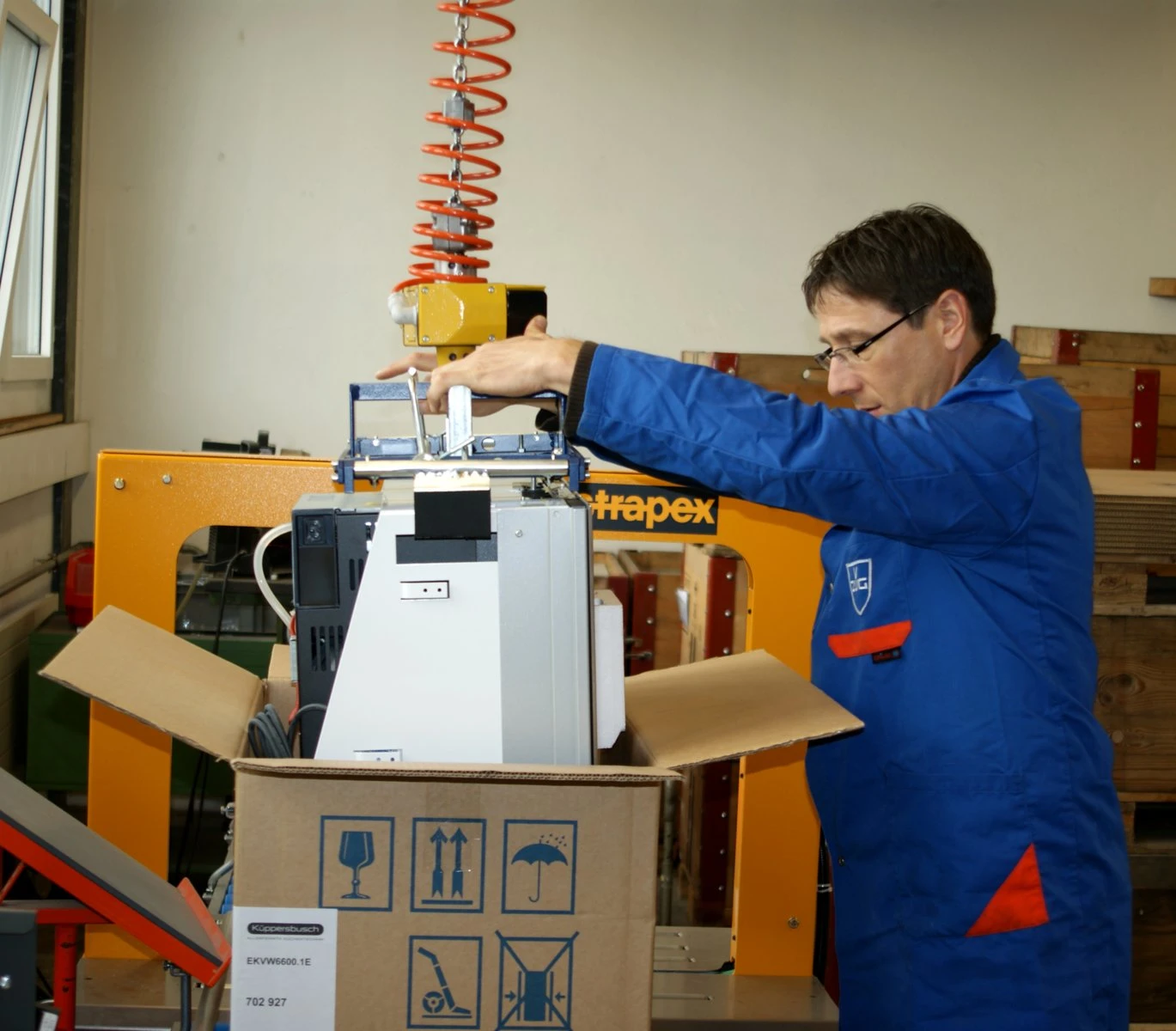

Bei den GIS Handy Modellen GPMH 250 und GPH 500 ist der Bediengriff direkt am Laststrang montiert. So kann der Bediener das Transportgut führen und gleichzeitig das Hebezeug mit nur einer Hand steuern – ideal für schnelle und präzise Handhabungsaufgaben am Arbeitsplatz. Da sich der Griff am Kettenende befindet, ist keine zusätzliche Zugentlastung erforderlich und die Kette lässt sich präzise führen.

Wesentliche Merkmale

Bediengriff am Kettenende befestigt – Lastführung und Hubsteuerung mit nur EINER Hand; keine Hängetaster- oder Steuerleitung erforderlich
Für Links- und Rechtshänder geeignet; die Steuerhülse kehrt stets in die Ausgangsposition zurück

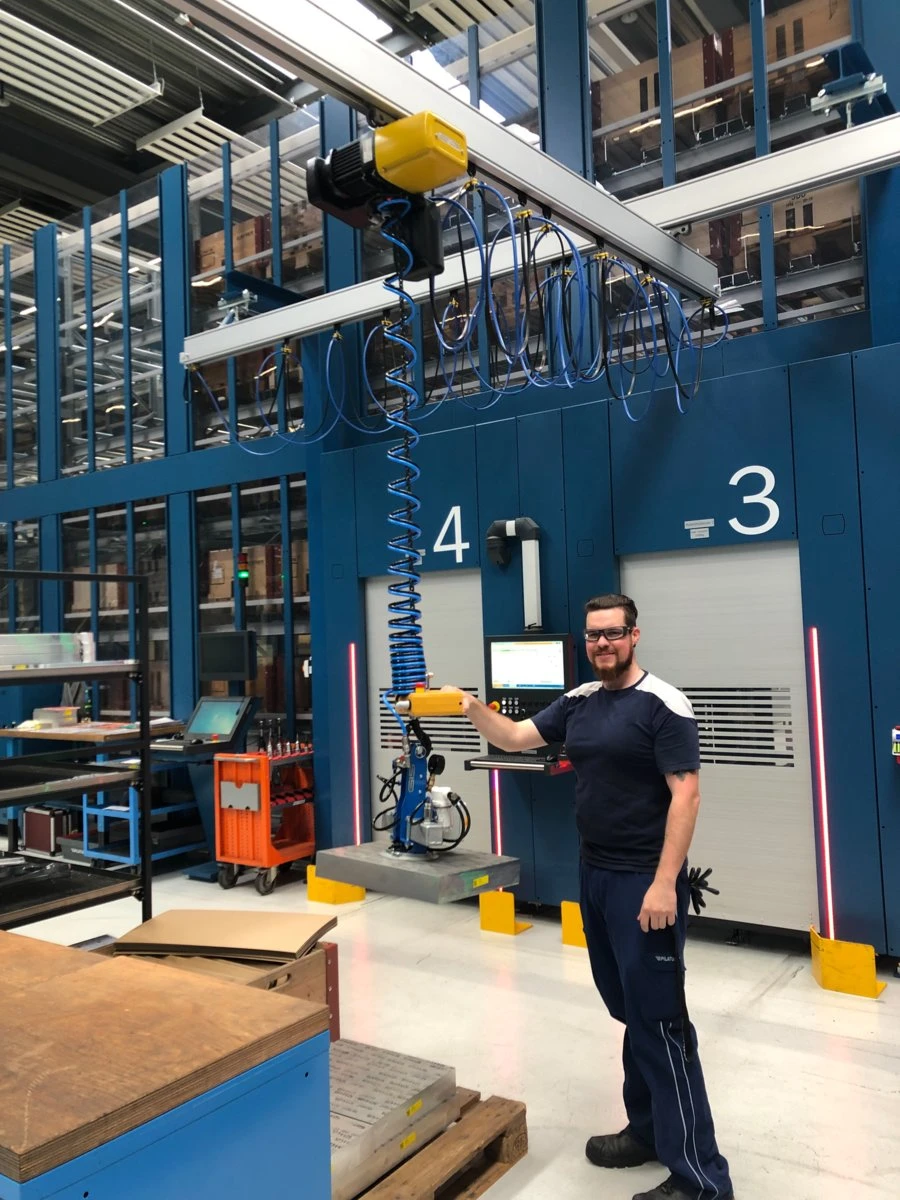

GPMH 250: basiert auf dem Mini-Hebezeug GPM 250 – bis 250 kg, 3 m Standard-Hubhöhe und nur 19 kg Eigengewicht
GPH 500: basiert auf dem GP 500 – bis 500 kg, 4 m Standard-Hubhöhe, 25 kg Eigengewicht und katalogisiert bis Triebwerksgruppe A7/M7 für den Dreischichtbetrieb
Geschwindigkeitsprofile: zweistufig NF mit 8/2 m/min (Standard) oder schnell SF mit 16/4 m/min bei halber Tragfähigkeit; GPH 500 zusätzlich einstufig als N mit 8 m/min oder langsam als NL mit 4 m/min
Schnelle Lastbefestigung: fester Lasthaken, drehbarer Lasthaken beim GPH 500 oder Gewindebolzenanschluss M12 für kundenspezifische Lastaufnahmemittel
Optionaler Schlaffkettenschalter beim GPH 500 stoppt das Hebezeug bei erschlaffter Kette
Schutzart IP65, Isolationsklasse F, Lasthaken nach DIN 15401; Dreiphasennetz 3 × 400 V oder 3 × 230 V
GPH-500-Ausführungen mit Frequenzumrichter (FU) für Sanftanlauf sowie das Handy-Teleskopmodell GPHT 500 für außermittige Lasten sind auf Anfrage erhältlich
Entspricht der Maschinenrichtlinie 2006/42/EG

Technischer Überblick

Modell / SKU: GIS-GPH (GPMH 250 / GPH 500)
Produktfamilie: Elektrokettenzüge
Tragfähigkeit: 100–500 kg
Hubhöhe: 3 m (GPMH 250) / 4 m (GPH 500), durch das Handy-Kit festgelegt
Hubgeschwindigkeit: 8/2 m/min (NF) oder 16/4 m/min (SF); GPH 500 zusätzlich 8 m/min (N) oder 4 m/min (NL)
Triebwerksgruppe: A5/M5–A6/M6 (GPMH 250), bis A7/M7 (GPH 500)
Stromversorgung: 3 × 400 V / 3 × 230 V, 50 Hz
Schutzart: IP65

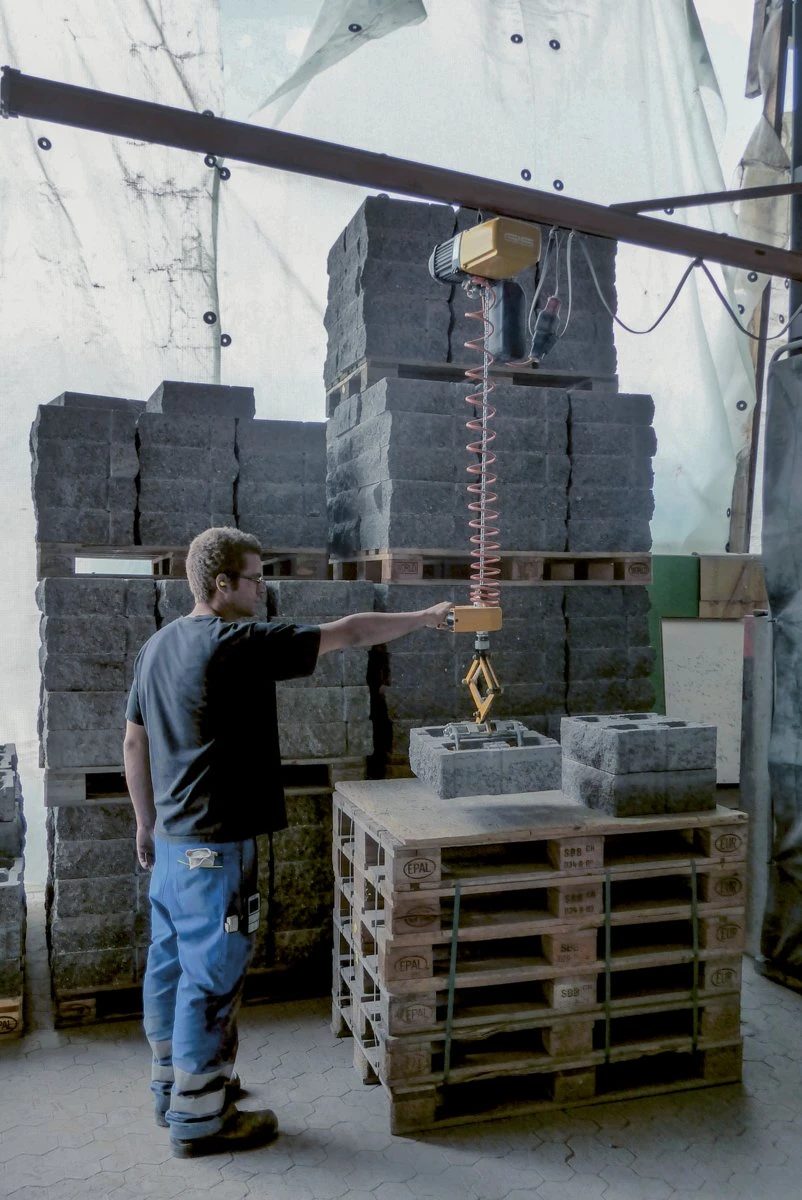

Typische Anwendungen: Montagearbeitsplätze, Maschinenbeschickung, Verpackungslinien und präzises einhändiges Positionieren von Werkstücken

Konfigurieren Sie Tragfähigkeit, modellabhängige Hubhöhe, Triebwerksgruppe, Geschwindigkeitsprofil und Lastaufnahme online. Anschließend können Sie das Hebezeug in den Warenkorb oder in die Angebotsliste legen. Die Preisberechnung jeder Konfiguration basiert auf der aktuellen GIS Werkspreisliste.

Technische Daten

Modell	Tragfähigkeit (Triebwerksgruppe)	Hubgeschwindigkeit bei 50 Hz	Hubhöhe	Eigengewicht
GPMH 250/1NF3	250 kg bei M5 / 200 kg bei M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg bei M5 / 100 kg bei M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg bei M5 / 320 kg bei M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg bei M5 / 320 kg bei M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg bei M5 / 160 kg bei M7	16/4 m/min	4 m	25 kg

Einsträngige Kettenführung, ausschließlich für dreiphasige Stromversorgung. Die Hubhöhe ist durch das Handy-Kit mit Bediengriff am Kettenende festgelegt. Lastaufnahmen: fester Haken, drehbarer Haken beim GPH 500 oder Gewindebolzen M12 mit Verbinder 9210.4009.4. GPH-500-Ausführungen mit FU-Sanftanlauf sowie das Teleskopmodell GPHT 500 für außermittige Lasten bis maximal 150 Nm sind auf Anfrage erhältlich. Die Werte entsprechen den Datenblättern 9500.9211.5 und 9511.9206.5 sowie dem Handbuch für Sondermodelle 9500.9004.1.

Attribute

Tragfähigkeit	100–500 kg
Hubhöhe	3 m (GPMH 250), 4 m (GPH 500)
Hubgeschwindigkeit	bis zu 16/4 m/min (SF)
Triebwerksgruppe (ISO/FEM)	M5–M7 (A5–A7)
Schutzart	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
